Produktbeschreibung

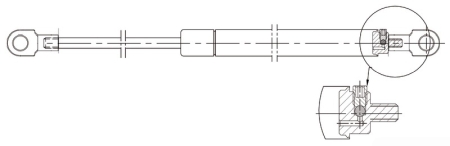

Gasdruckfedern aus rostfreiem Edelstahl (AISI316) Auge - Auge, mit Augterminal mit 8 mm Bohrung, einstellbar.

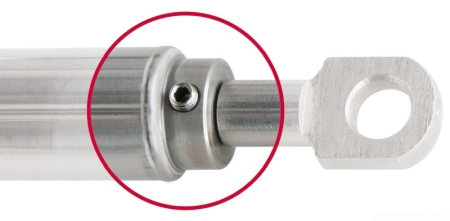

Mit dem Ablassventil kann der Benutzer von einer hohen Standardladung ausgehend den Druck bis zum gewünschten Wert verringern und ihn dem Gewicht der Luke/des Pieks anpassen kann. Mit Ösenanschluss aus Edelstahl, Lochdurchmesser 8 mm und Schlüssel für das Ablassventil.
Optional kann auch des Edelstahl-Augterminal, Ø Kugelkopf 10 mm, Art.-Nr. EM38.020.25, verwendet werden.
Für die Wahl der Feder ist das Schwerkraftmoment VR anhand folgender Formel zu berechnen: VR = (Gxh/2)R,
- G ist das Gewicht der Luke in kg.
- h/2 ist die Riefe der Luke in cm geteilt durch 2.
- R ist die Distanz in cm, der kürzeste Weg von der Befestigung der Luke bis zum Rotationszentrum.
| Länge offen | Hub | Hubkraft | Ø Gehäuse | Ø Tauchrohr | Art.-Nr. |
| 272 mm | 81 mm | 40 kg | 15 mm | 6 mm | EM38.010.00 |
| 377 mm | 132 mm | 70 kg | 18 mm | 8 mm | EM38.010.03 |
| 522 mm | 205 mm | 70 kg | 18 mm | 8 mm | EM38.010.07 |
| 622 mm | 255 mm | 70 kg | 18 mm | 8 mm | EM38.010.09 |
