Bartels Fockroller Endlos mit Gewindeanschluss für Montage unter Deck
Art.Nr.: BA-FE I-2M
Hersteller: BARTELS
ab EUR 442,00
inkl. 19 % USt
Produktbeschreibung
Bartels Fockroller Endlos mit Gewindeanschluss - Montage unter Deck

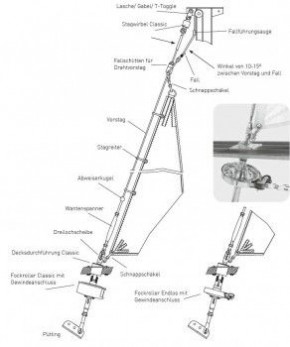

Fockroller Endlos mit Gewindeanschluss zur Montage unter Deck mit der Decksdurchführung Classic (nicht im Lieferumfang enthalten). Die Decksdurchführung soll keinen Zug auf das Deck übertragen, sondern die Zugkräfte des Vorstages auf den Pütting übertragen. Hierzu muss die Verbindung zwischen Decksdurchführung, Fockroller und Pütting spielfrei eingestellt werden. In vielen Fällen muss dabei zwischen Fockroller und Pütting eine Verlängerung vorgesehen werden. Der Gewindeanschluss bietet über seine Mindesteinschraubtiefehinaus je nach Größe 10 - 15 mm Spannweg zum Ausgleich von Montagetoleranzen.
Technische Daten:
|
Art.-Nr. |
Max. Segelfläche |
Max. Schiffsgewicht |
BL Fockroller |
Max. Vorstag-Ø |
Leinen-Ø |
Gehäuse-Ø |
Bolzen-Ø |
Schlitzweite |
Bolzen-abstand |
Gewicht |
|
Ba-FE I-2 |
15 m² |
1,5 t |
20 kN |
4 mm |
6 mm |
86 mm |
7 mm |
6 mm |
63 mm |
0,39 kg |
|
Ba-FE II-2 |
25 m² |
2,5 t |
32 kN |
5 mm |
8 mm |
115 mm |
8 mm |
6 mm |
81 mm |
0,70 kg |
|
Ba-FE III-2 |
35 m² |
3,5 t |
40 kN |
6 mm |
10 mm |
150 mm |
10 mm |
8 mm |
97 mm |
1,40 kg |
Einbaumaße und passende Decksdurchführung
|
Fockroller |
Decksdurchführung |
Kleinstmöglicher Einbauraum |
Länge mit Gewindeanschluss |
Bolzen-Ø |
|
Ba-FE I-2 |
BaDD I |
143 mm |
100 mm |
8 mm |
|
Ba-FE II-2 |
BaDD I |
164 mm |
120 mm |
8 mm |
|
Ba-FE III-2 |
BaDD II |
188 mm |
145 mm |
10 mm |
