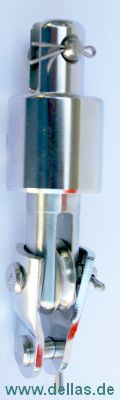

Bartels Stagwirbel mit Drahtseilrolle für Vorstag
Art.Nr.: BA-WS0AM
Hersteller: BARTELS
ab EUR 129,00
inkl. 19 % USt
Produktbeschreibung
Der Wirbel mit Drahtrolle wird bei Rollfockanlagen mit Talje eingesetzt, bei welchen das separate Fall parallel zum Vorstag zurück zum Fockroller geführt wird. Der Wirbel muss sich frei in Zugrichtung des Vorstages einstellen können, ohne das er am Mast streift oder ein anderes Fall in der Fallaustrittsrolle bekneift. Für die Verbindung zwischen Stagwirbel und Mast stehen Laschen, Gabeln und T-Toggle zur Auswahl.
|
Modell |
Art.-Nr. |
Schiffs-gewicht |
Vorstag Ø |
Bruchlast Wirbel |
Arbeitslast Wirbel |
Länge |
Bolzen Ø |
Gehäuse Ø |
Schlitz-weite |
Gewicht |
|
1 |
BaWS 0 A |
0,5 t |
3 mm |
6 kN |
3 kN |
85 mm |
6 mm |
22 mm |
3/6 mm |
100 g |
|
2 |
BaWS 0 B |
0,5 t |
3 mm |
6 kN |
3 kN |
85 mm |
6 mm |
22 mm |
6/6 mm |
110 g |
|
3 |
BaWS I |
1,5 t |
4 mm |
20 kN |
10 kN |
87 mm |
7 mm |
30 mm |
6/7 mm |
240 g |
|
4 |
BaWS II |
2,5 t |
6 mm |
32 kN |
16 kN |
109 mm |
8 mm |
35 mm |
6/9 mm |
380 g |
| 5 | BaWSIII | 3,5 t | 6 mm | 40 kN | 20 kN | 136 mm | 10 mm | 42 mm | 8/9 mm | 450 g |
| 6 | baWSIV | 6,0 t | 8 mm | 60 kN | 30 kN | 143 mm | 12 mm | 50 mm | 10/10 mm | 1250 g |
