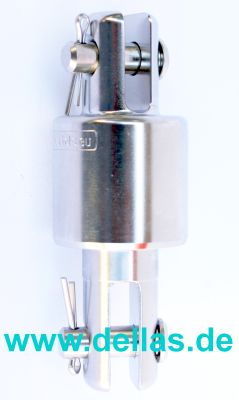

Bartels Stagwirbel STW für das Vorstag
Art.Nr.: BA-STWIM
Hersteller: BARTELS
ab EUR 179,90
inkl. 19 % USt
Produktbeschreibung
Der Wirbel muss sich frei in Zugrichtung des Vorstages einstellen können, ohne das er am Mast streift oder ein anderes Fall in der Fallaustrittsrolle bekneift.
Eventuell weitere vorhandene Fallen dürfen nicht von drehenden Teilen erfasst werden und sind daher durch Führungsaugen/Spinnakergalgen freizuhalten.
Für die Verbindung zwischen Stagwirbel und Mast stehen Laschen, Gabeln und T-Toggle zur Auswahl.
Anwendungsbereiche:
Der Stagwirbel wird bei Roll- und Reffanlagen eingesetzt, bei welchen sich der Vorstagdraht dreht.
| Modell | Max. Schiffsgewicht | Max. Vorstag-Ø | Bruchlast | Arbeitslast |
Länge von Mitte Bolzen zu Mitte Bolzen |
Bolzen-Ø | Gehäuse-Ø | Schlitzweite | Gewicht | Art.-Nr. |
| 1 | 1,5 t | 4 mm | 20 kN | 10 kN | 63 mm | 7 mm | 30 mm | 6 / 6 mm | 200 g | Ba-STW I |
| 2 | 2,5 t | 6 mm | 32 kN | 16 kN | 81 mm | 8 mm | 35 mm | 6 / 6 mm | 300 g | Ba-STWII-5 |
| 3 | 2,5 t | 6 mm | 32 kN | 16 kN | 80 mm | 8 mm | 35 mm | 6 / 9 mm | 300 g | Ba-STWII-6 |
| 4 | 3,5 t | 6 mm | 40 kN | 20 kN | 97 mm | 10 mm | 42 mm | 8 / 8 mm | 600 g | Ba-STWIII |
| 5 | 6 t | 8 mm | 60 kN | 30 kN | 103 mm | 12 mm | 50 mm | 10 / 10 mm | 900 g | BA-STWIV |
