Gasdruckfedern aus rostfreiem Edelstahl mit Kugelkopf

Gasdruckfedern aus rostfreiem Edelstahl mit Kugelkopf

Art.Nr.: EM38.020.31M

ab EUR 28,90
inkl. 19 % USt

zzgl. Versandkosten

Lieferzeit 1 Woche
Gewicht 0,29 kg

Bitte wählen Sie Ihre gewünschte Variation um das Produkt in den Warenkorb zu legen.

Zu diesem Artikel existieren noch keine Bewertungen

Produktbeschreibung

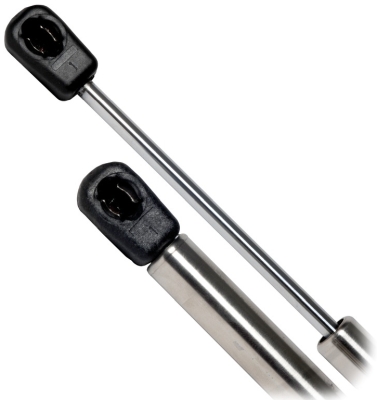

Gasdruckfedern aus rostfreiem Edelstahl (AISI316) mit Kugelkopf, Augterminal aus Verbundmaterial. Optional kann auch des Edelstahl-Augterminal, Ø Kugelkopf 10 mm, Art.-Nr. EM38.020.25, verwendet werden.

Für die Wahl der Feder ist das Schwerkraftmoment VR anhand folgender Formel zu berechnen: VR = (Gxh/2)R,

G ist das Gewicht der Luke in kg.
h/2 ist die Riefe der Luke in cm geteilt durch 2.
R ist die Distanz in cm, der kürzeste Weg von der Befestigung der Luke bis zum Rotationszentrum.

Länge offen	Länge geschlossen	Hub	Hubkraft	Ø Gehäuse	Ø Tauchrohr	Ø Kugel	Art.-Nr.
254 mm	178 mm	76 mm	9 kg	15 mm	6 mm	10 mm	EM38.020.31
254 mm	178 mm	76 mm	14 kg	15 mm	6 mm	10 mm	EM38.020.32
305 mm	216 mm	89 mm	20 kg	15 mm	6 mm	10 mm	EM38.020.35
380 mm	240 mm	140 mm	12 kg	18 mm	8 mm	10 mm	EM38.020.40
380 mm	240 mm	140 mm	18 kg	18 mm	8 mm	10 mm	EM38.020.41
380 mm	240 mm	140 mm	26 kg	18 mm	8 mm	10 mm	EM38.020.42
380 mm	240 mm	140 mm	38 kg	18 mm	8 mm	10 mm	EM38.020.43
